Bezeichnung | Format | Auflösung | Farben | Name | Links |
---|---|---|---|---|---|
HGC | 4:3 | 720 x 348 | 2 | Hercules Graphics Card | Stecker |
MDA | 4:3 | 720 x 350 | 2 | Monochrome Display Adapter | Stecker |
CGA | 4:3 |
(160 x 100) 160 x 200 320 x 200 640 x 200 |
(16) 8(+8) 4 2 |
Color Graphics Adapter | Stecker |
QVGA | 4:3 | 320 x 240 | 256+ | Quarter Video Graphics Array | |
EGA | 4:3 | 640 x 350 | 16 | Enhanced Graphics Adapter | Stecker |
VGA | 4:3 | 640 x 480 | 256+ | Video Graphics Array | Stecker |
WVGA |
16:9 18:10 18:10 |
848 x 480 720 x 400 864 x 480 |
256+ | Wide Video Graphics Array | Stecker |
SVGA | 4:3 | 800 x 600 | 64k(5-6-5)+ | Super Video Graphics Array | Stecker |
XGA | 4:3 | 1024 x 768 | 16M(3x8)+ | Extended Graphics Array | Stecker |
XGA-2 |
4:3 4:3 >5:4 |
1152 x 864 1366 x 1024 1152 x 900 |
16M+ | Extended Graphics Array 2 | Stecker |
WXGA |
5:3 16:9 16:9 16:9 |
1280 x 768 1280 x 720 1440 x 810 1600 x 900 |
16M+ | Wide Extended Graphics Array | Stecker |
WXGA+ | 16:10 | 1440 x 900 | 16M+ | Wide Extended Graphics Array Plus | Stecker |
SXGA |
4:3 5:4 |
1280 x 960 1280 x 1024 |
16M+ | Super Extended Graphics Array | Stecker |
SXGA+ | 4:3 | 1400 x 1050 | 16M+ | Super Extended Graphics Array Plus | Stecker |
WSXGA+ | 16:10 | 1680 x 1050 | 16M+ | Wide Super Extended Graphics Array Plus | Stecker |
UXGA | 4:3 | 1600 x 1200 | 16M+ | Ultra Extended Graphics Array | Stecker |
WUXGA | 16:10 | 1920 x 1200 | 16M+ | Wide Ultra Extended Graphics Array | Stecker |
SUXGA | 4:3 | 2048 x 1536 | 16M+ | Super Ultra Extended Graphics Array | Stecker |
QXGA | 4:3 | 2048 x 1536 | 16M+ | Quad Extended Graphics Array | Stecker |
QUXGA | 4:3 | 3200 x 2400 | 16M+ | Quad Ultra Extended Graphics Array | Stecker |
WQXGA | 16:10 | 3840 x 2400 | 16M+ | Wide Quad Ultra Extended Graphics Array | Stecker |
Pin | Richtung | Signal | Pegel |
---|---|---|---|
1 | Masse | 0 | |
2 | Masse | 0 | |
3 | - | - | |
4 | - | - | |
5 | - | - | |
6 | Out | + Intensität | TTL |
7 | Out | + Video | TTL |
8 | Out | + H-Sync | TTL |
9 | Out | - V-Sync | TTL |
TTL-Pegel: | 0 = 0..0,6 Volt | 1 = 2,4..3,5 Volt |
---|
Pin | Richtung | Signal | Pegel |
---|---|---|---|
1 | Masse | 0 | |
2 | Masse | 0 | |
3 | Out | Rot | TTL |
4 | Out | Grün | TTL |
5 | Out | Blau | TTL |
6 | Out | + Intensität | TTL |
7 | - | - | - |
8 | Out | + H-Sync | TTL |
9 | Out | - V-Sync | TTL |
TTL-Pegel: | 0 = 0..0,6 Volt | 1 = 2,4..3,5 Volt |
---|
Pin | Richtung | Signal | Pegel |
---|---|---|---|
1 | Aus | 60Hz-Bas | 1,5 Vss |
2 | Masse | 0 |
Pin | Richtung | Signal | Pegel |
---|---|---|---|
1 | In | - Lichtgriffel-Input | TTL |
2 | Key | ||
3 | In | - Lichtgriffel-Schalter | TTL |
4 | Masse | 0 | |
5 | Out | +5 Volt | 5V |
6 | Out | +12 Volt | 12V |
TTL-Pegel: | 0 = 0..0,6 Volt | 1 = 2,4..3,5 Volt |
---|
Pin | Richtung | Monochrom | Farbe | Pegel |
---|---|---|---|---|
1 | Masse | 0 | ||
2 | Out | 2.Rot | TTL | |
3 | Out | 1.Rot | TTL | |
4 | Out | 1.Grün | TTL | |
5 | Out | 1.Blau | TTL | |
6 | Out | Intensität | 2.Grün | TTL |
7 | Out | Video | 2.Blau | TTL |
8 | Out | H-Sync | H-Sync | TTL |
9 | Out | V-Sync | V-Sync | TTL |
TTL-Pegel: | 0 = 0..0,6 Volt | 1 = 2,4..3,5 Volt |
---|

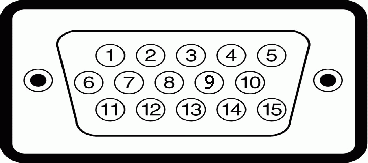

Pin | Richtung | Monochrom | Farbe | Pegel |
---|---|---|---|---|
1 | Out | - | Rot | 1 Vss |
2 | Out | Video | Grün | 1 Vss |
3 | Out | - | Blau | 1 Vss |
4 | - | - | - | |
5 | Selbsttest | Selbsttest | ||
6 | Key | Rot Schirm | 0 | |
7 | Video Schirm | Grün Schirm | 0 | |
8 | - | Blau Schirm | 0 | |
9 | - | - | - | |
10 | Digitalmasse | Digitalmasse | 0 | |
11 | - | Digitalmasse | 0 | |
12 | - | - | - | |
13 | Out | H-Sync | H-Sync | 1 Vss |
14 | Out | V-Sync | V-Sync | 1 Vss |
15 | - | - | - |

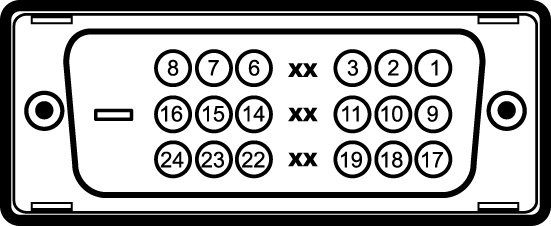

Stift | Signalbelegung |
---|---|
1 | T.M.D.S. |
2 | T.M.D.S. Daten 2+ |
3 | T.M.D.S. Daten 2 Abschirmung |
4 | - |
5 | - |
6 | DDC Takt |
7 | DDC Daten |
8 | (kein Pin) |
9 | T.M.D.S. |
10 | T.M.D.S. Daten 1+ |
11 | T.M.D.S. Daten 1 Abschirmung |
12 | - |
13 | - |
14 | +5V Spannungsversorgung |
15 | Masse (für +5V) |
16 | Hot-Plug-Erkennung |
17 | T.M.D.S. |
18 | T.M.D.S. Daten 0+ |
19 | T.M.D.S. Daten 0 Abschirmung |
20 | - |
21 | - |
22 | T.M.D.S. Takt Abschirmung |
23 | T.M.D.S. Takt + |
24 | T.M.D.S. Takt - |
AGP 1x | 5 V |
---|---|
AGP 2x | 3,3 V |
AGP 4x | 1,5 V |
AGP 8x | 0,8 V |
